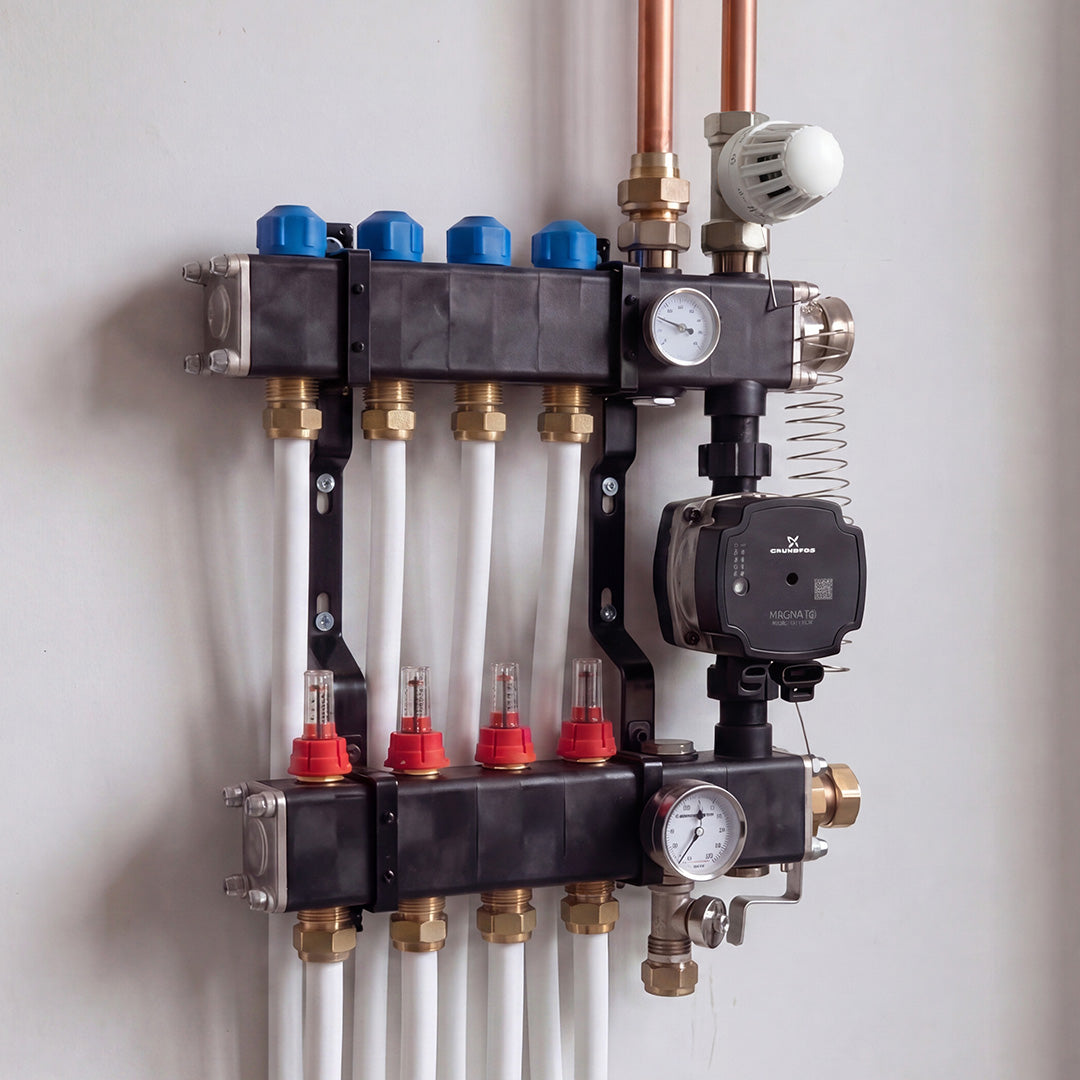

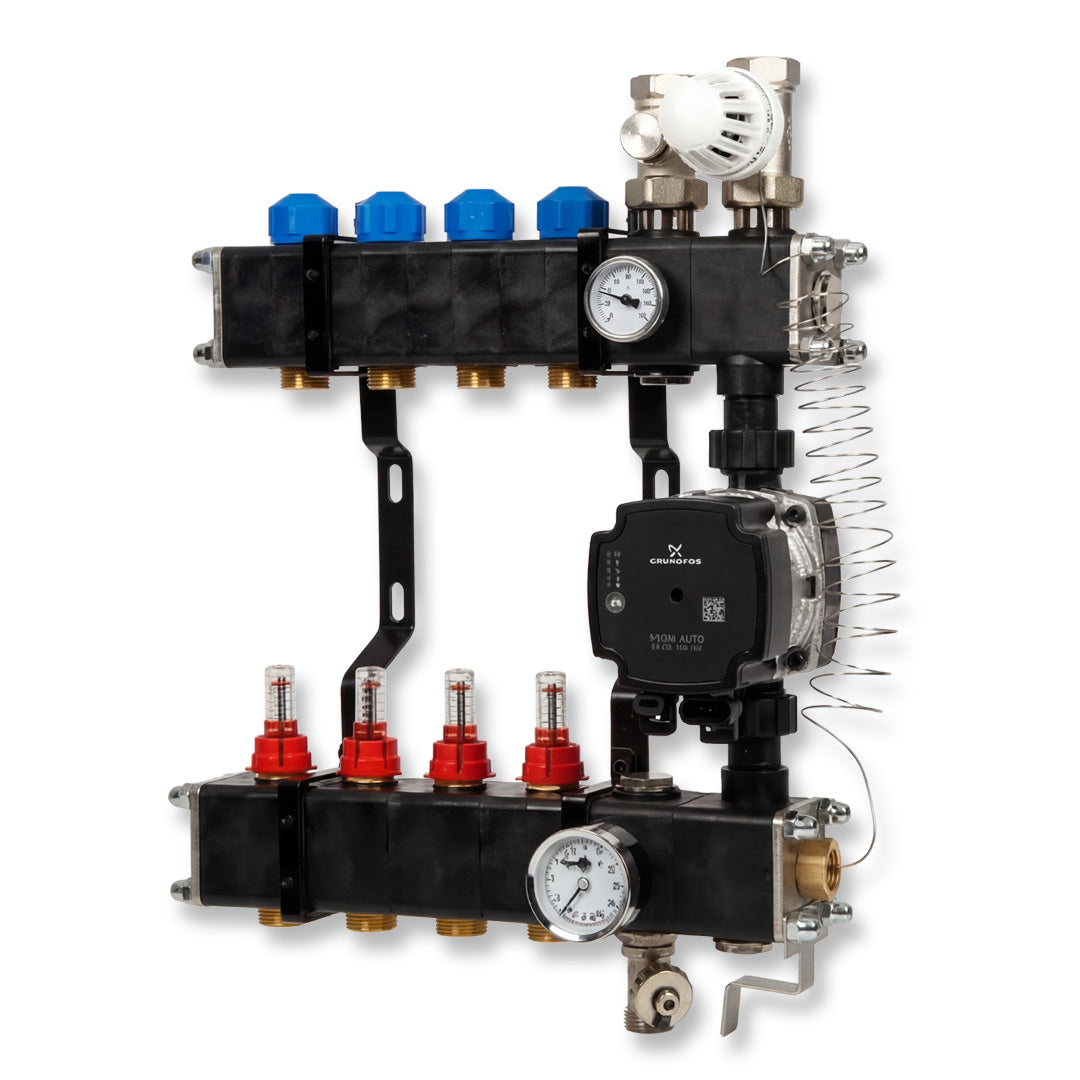

VTE composiet verdeler met Grundfos pomp

Specificaties

Afmetingen per aantal groepen

Groepen	Breedte	Diepte	Hoogte
1	195 mm	170 mm	465 mm
2	245 mm	170 mm	465 mm
3	295 mm	170 mm	465 mm
4	345 mm	170 mm	465 mm
5	395 mm	170 mm	465 mm
6	445 mm	170 mm	465 mm
7	495 mm	170 mm	470 mm
8	545 mm	170 mm	470 mm
9	595 mm	170 mm	470 mm
10	645 mm	170 mm	470 mm
11	695 mm	170 mm	470 mm
12	745 mm	170 mm	470 mm
13	795 mm	170 mm	470 mm
14	845 mm	170 mm	470 mm
15	895 mm	170 mm	470 mm
16	945 mm	170 mm	470 mm

Welke cv-leiding naar de verdeler?

Diameter van de aanvoer- en retourleiding tussen ketel en verdeler.

Groepen	Leidinglengte	Koperen cv-buis	Meerlagenbuis
1 t/m 2 (bijverwarming)	tot 5 m	15 mm	20 mm
3 t/m 7	tot 13 m	22 mm	25/26 mm
3 t/m 7	meer dan 13 m	28 mm	32 mm
8 t/m 10	tot 4 m	22 mm	25/26 mm
8 t/m 10	meer dan 4 m	28 mm	32 mm
11 t/m 16	–	minimaal 28 mm	minimaal 32 mm

Handleidingen en datablad

Van fabrikant VTE, om te downloaden.

Veelgestelde vragen

Hoeveel groepen heb ik nodig?

Reken op ongeveer 1 groep per 8 tot 10 m² vloeroppervlak. Een ruimte van 40 m² heeft dus meestal 4 à 5 groepen.

Houd maximaal ongeveer 100 meter buis per groep aan. Twijfel je? Stuur ons je oppervlakte of plattegrond, dan rekenen we het graag voor je na.

Welke verdeler heb ik nodig?

Dit hangt af van je warmtebron:

CV-ketel: SLIM verdeler of een composiet verdeler met pomp
Warmtepomp: meestal een open/pomploze verdeler
Hybride warmtepomp + CV-ketel: composiet verdeler met pomp
Stadsverwarming: SLIM stadsverwarmingsverdeler

Wat heb ik naast de verdeler nodig?

Je hebt onder andere vloerverwarmingsbuis, koppelingen en een geschikt bevestigingssysteem nodig. Welke materialen je precies nodig hebt, hangt af van je vloer en het gekozen systeem.

Zitten de koppelingen bij de verdeler?

Nee, de koppelingen worden niet standaard bij de verdeler meegeleverd en moeten apart worden besteld.

Je hebt 2 koppelingen per groep nodig: één voor de aanvoer en één voor de retour. Kies dezelfde maat als je vloerverwarmingsbuis, bijvoorbeeld 16x2 mm koppelingen bij 16x2 mm buis.

Hoeveel vloerverwarmingsbuis heb ik nodig?

Bij hart-op-hart 10 cm reken je op ongeveer 10 meter buis per m². Bij hart-op-hart 15 cm is dit ongeveer 7 meter per m².

Houd maximaal ongeveer 100 meter buis per groep aan. De leiding van de verdeler naar de ruimte en terug telt hierin mee.

Kan ik de vloerverwarming zelf aansluiten?

Onze verdelers worden compleet voorgemonteerd geleverd. Het aansluiten van de vloerverwarmingsgroepen is voor een handige doe-het-zelver goed uit te voeren.

Voor het aansluiten van de verdeler op een CV-ketel, warmtepomp of stadsverwarming adviseren we bij twijfel een installateur in te schakelen.

Kan ik de verdeler gebruiken voor vloerkoeling?

De VTE composiet verdelers zijn geschikt voor verwarming en koeling. Bij vloerkoeling moet de installatie goed worden geregeld om condensvorming te voorkomen. Twijfel je? Neem dan contact met ons op.

Hoeveel garantie krijg ik?

Op VTE vloerverwarmingsverdelers geldt 5 jaar garantie op de body en aansluitingen en 2 jaar garantie op de pomp en overige elektrische componenten.

Op VTE PE-RT vloerverwarmingsbuis in 14, 16, 18 en 20 mm geldt 50 jaar garantie, waarvan 10 jaar met gevolgschadedekking.
