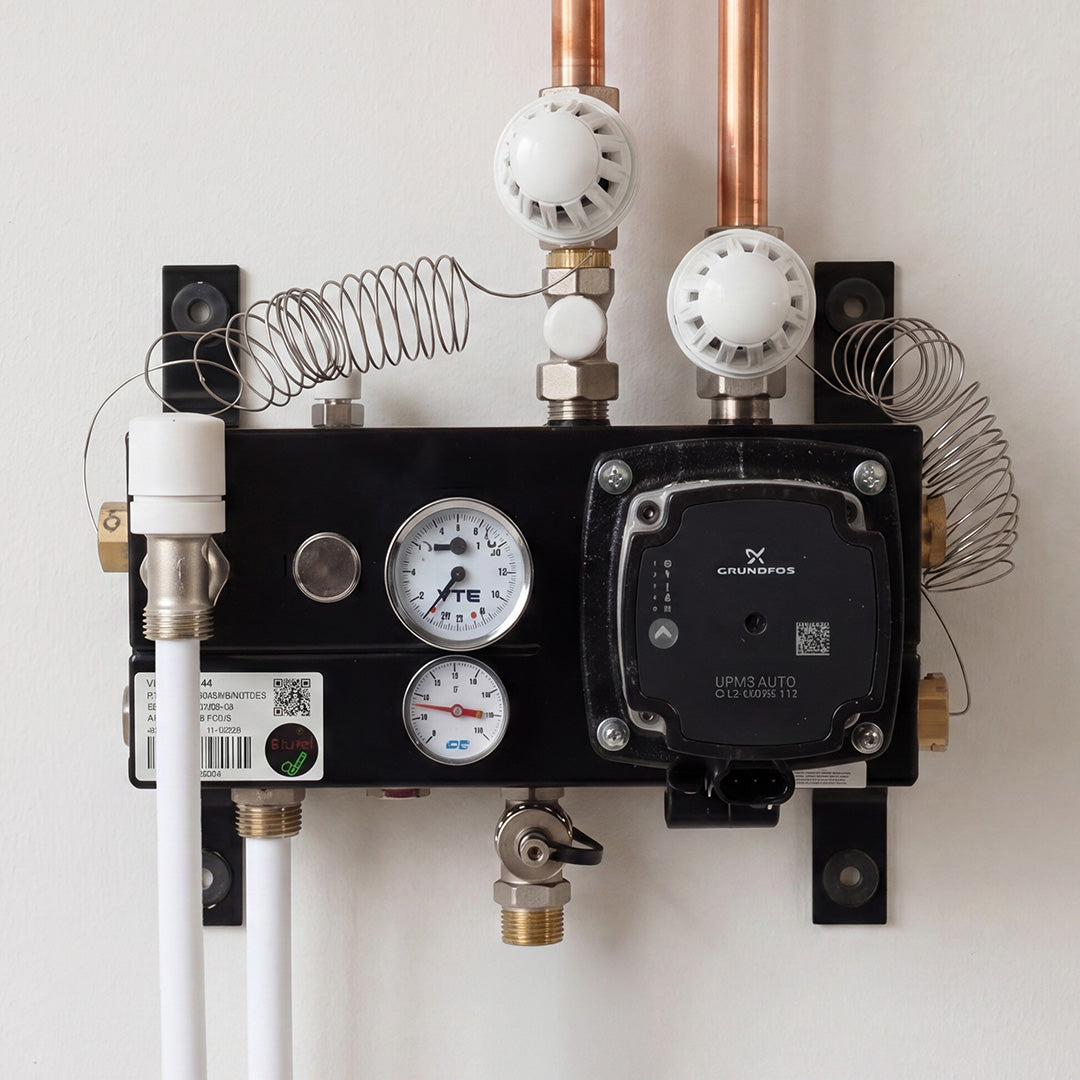

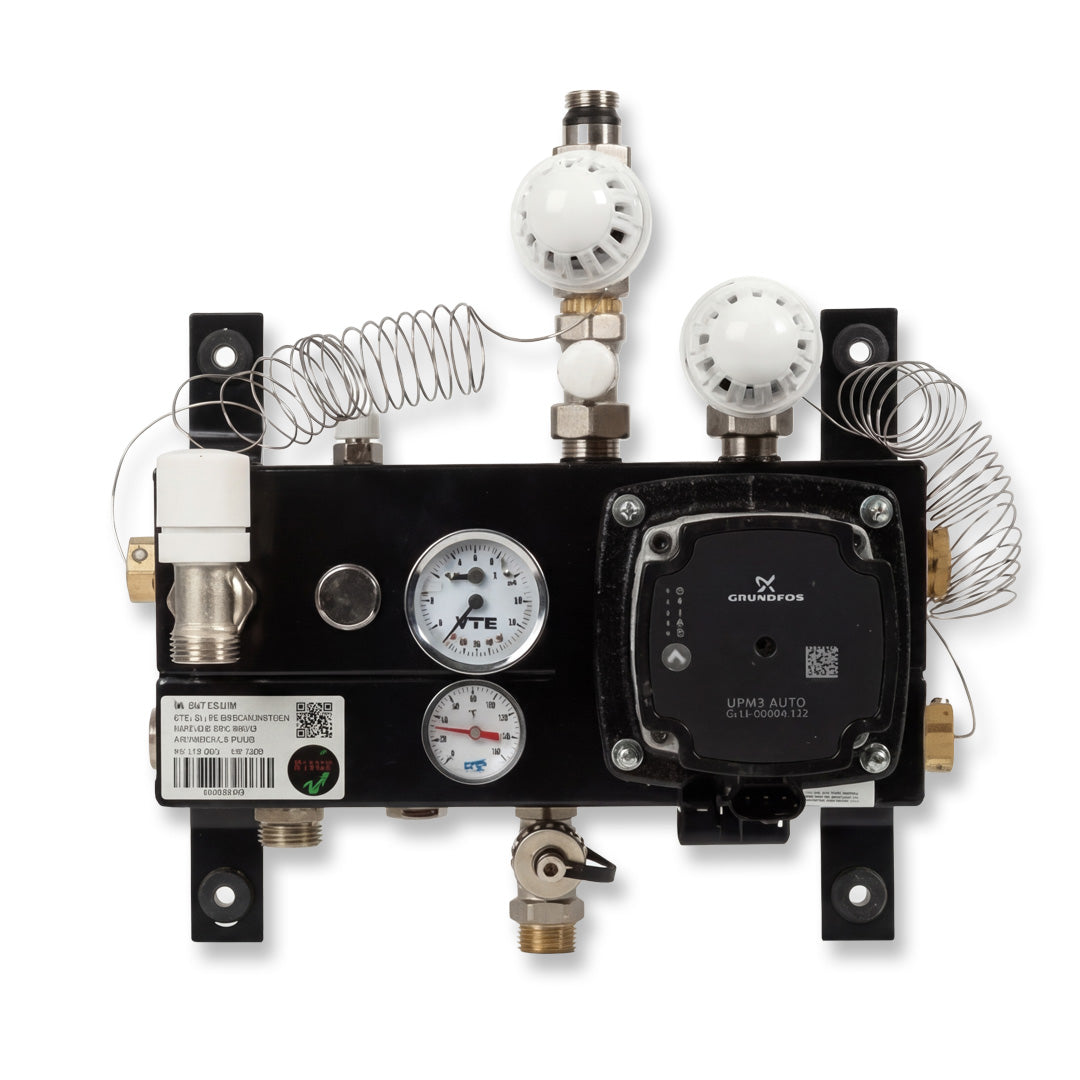

VTE slim stadsverwarming verdeler

Specificaties

Afmetingen per aantal groepen

Groepen	Breedte	Diepte	Hoogte
1	325 mm	185 mm	330 mm
2	325 mm	185 mm	330 mm
3	375 mm	185 mm	330 mm
4	425 mm	185 mm	330 mm
5	475 mm	185 mm	330 mm
6	525 mm	185 mm	350 mm
7	575 mm	185 mm	350 mm
8	625 mm	185 mm	350 mm
9	675 mm	185 mm	350 mm
10	725 mm	185 mm	350 mm
11	775 mm	185 mm	350 mm
12	825 mm	185 mm	350 mm

Welke cv-leiding naar de verdeler?

Diameter van de aanvoer- en retourleiding tussen ketel en verdeler.

Groepen	Leidinglengte	Koperen cv-buis	Meerlagenbuis
1 t/m 2 (bijverwarming)	tot 5 m	15 mm	20 mm
3 t/m 7	tot 13 m	22 mm	25/26 mm
3 t/m 7	meer dan 13 m	28 mm	32 mm
8 t/m 10	tot 4 m	22 mm	25/26 mm
8 t/m 10	meer dan 4 m	28 mm	32 mm
11 t/m 16	–	minimaal 28 mm	minimaal 32 mm

Handleidingen en datablad

Van fabrikant VTE, om te downloaden.

Veelgestelde vragen

Hoeveel groepen heb ik nodig?

Reken op ongeveer 1 groep per 8 tot 10 m² vloeroppervlak. Een ruimte van 40 m² heeft dus meestal 4 à 5 groepen.

Houd maximaal ongeveer 100 meter buis per groep aan. Twijfel je? Stuur ons je oppervlakte of plattegrond, dan rekenen we het graag voor je na.

Welke verdeler heb ik nodig?

Dit hangt af van je warmtebron:

CV-ketel: SLIM verdeler of een composiet verdeler met pomp
Warmtepomp: meestal een open/pomploze verdeler
Hybride warmtepomp + CV-ketel: composiet verdeler met pomp
Stadsverwarming: SLIM stadsverwarmingsverdeler

Wat heb ik naast de verdeler nodig?

Je hebt onder andere vloerverwarmingsbuis, koppelingen en een geschikt bevestigingssysteem nodig. Welke materialen je precies nodig hebt, hangt af van je vloer en het gekozen systeem.

Zitten de koppelingen bij de verdeler?

Nee, de koppelingen worden niet standaard bij de verdeler meegeleverd en moeten apart worden besteld.

Je hebt 2 koppelingen per groep nodig: één voor de aanvoer en één voor de retour. Kies dezelfde maat als je vloerverwarmingsbuis, bijvoorbeeld 16x2 mm koppelingen bij 16x2 mm buis.

Hoeveel vloerverwarmingsbuis heb ik nodig?

Bij hart-op-hart 10 cm reken je op ongeveer 10 meter buis per m². Bij hart-op-hart 15 cm is dit ongeveer 7 meter per m².

Houd maximaal ongeveer 100 meter buis per groep aan. De leiding van de verdeler naar de ruimte en terug telt hierin mee.

Kan ik de vloerverwarming zelf aansluiten?

Onze verdelers worden compleet voorgemonteerd geleverd. Het aansluiten van de vloerverwarmingsgroepen is voor een handige doe-het-zelver goed uit te voeren.

Voor het aansluiten van de verdeler op een CV-ketel, warmtepomp of stadsverwarming adviseren we bij twijfel een installateur in te schakelen.

Kan ik de verdeler gebruiken voor vloerkoeling?

De VTE composiet verdelers zijn geschikt voor verwarming en koeling. Bij vloerkoeling moet de installatie goed worden geregeld om condensvorming te voorkomen. Twijfel je? Neem dan contact met ons op.

Hoeveel garantie krijg ik?

Op VTE vloerverwarmingsverdelers geldt 5 jaar garantie op de body en aansluitingen en 2 jaar garantie op de pomp en overige elektrische componenten.

Op VTE PE-RT vloerverwarmingsbuis in 14, 16, 18 en 20 mm geldt 50 jaar garantie, waarvan 10 jaar met gevolgschadedekking.
